负载均衡简介

一、可伸缩网络服务的设计与实现

1、         网络服务的需求

随着Internet的飞速发展和对我们生活的深入影响,互联网的用户数和网络流量正以几何级数增长,这对网络服务的可伸缩性 提出很高的要求。另外, 随着电子商务等关键性应用在网上运行,任何例外的服务中断都将造成不可估量的损失,服务的高可用性也越来越重要。所以,对用硬件和软件方法实现高可伸缩、 高可用网络服务的需求不断增长,这种需求可以归结以下几点:

  • 可伸缩性(Scalability),当服务的负载增长时,系统能被扩展来满足需求,且不降低服务质量。
  • 高可用性(Availability),尽管部分硬件和软件会发生故障,整个系统的服务必须是每天24小时每星期7天可用的。
  • 可管理性(Manageability),整个系统可能在物理上很大,但应该容易管理。
  • 价格有效性(Cost-effectiveness),整个系统实现是经济的、易支付的。

单服务器显然不能处理不断增长的负载。这种服务器升级方法有下列不足:

一是升级过程繁琐,机器切换会使服务暂时中断,并造成原有计算资源的浪费;

二是越往高端的服务器,所花费的代价越大;

三是一旦该服务器或应用软件失效,会导致整个服务的中断。

针对上述需求,我们给出了基于IP层和基于内容请求分发的负载平衡调度解决方法,并在Linux内核中实现了这些方法,将一组服务器构成一个实现可 伸缩的、高可用网络服务的服务器集群,我们称之为Linux虚拟服务器(Linux Virtual Server)。在LVS集群中,使得服务器集群的结构对客户是透明的,客户访问集群提供的网络服务就像访问一台高性能、高可用的服务器一样。客户程序不 受服务器集群的影响不需作任何修改。系统的伸缩性通过在服务机群中透明地加入和删除一个节点来达到,通过检测节点或服务进程故障和正确地重置系统达到高可 用性。

2、     LVS集群的通用结构

LVS集群采用IP负载均衡技术和基于内容请求分发技术。调度器具有很好的吞吐率,将请求均衡地转移到不同的服务器上执行,且调度器自动屏蔽掉服务器的故障,从而将一组服务器构成一个高性能的、高可用的虚拟服务器。

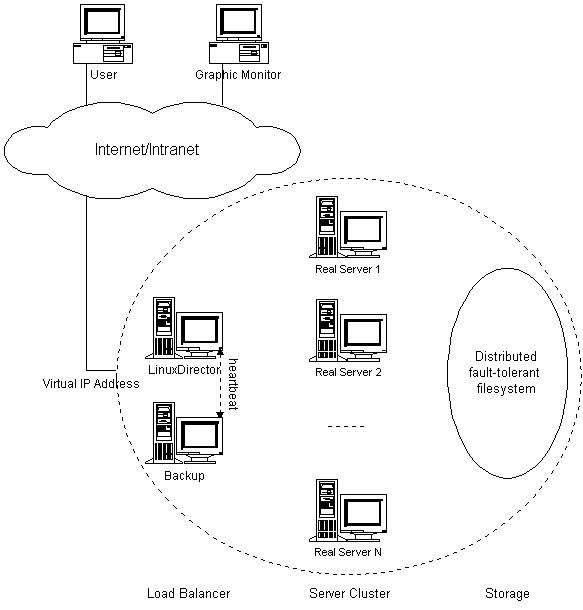

1.jpg图1.1:LVS集群的体系结构

为此,在设计时需要考虑系统的透明性、可伸缩性、高可用性和易管理性。LVS集群的体系结构如图1.1所示,它有三个主要组成部分:

  • 负载调度器(load balancer),它是整个集群对外面的前端机,负责将客户的请求发送到一组服务器上执行,而客户认为服务是来自一个IP地址上的。它可以是用IP负载均衡技术的负载调度器,也可以是基于内容请求分发的负载调度器,还可以是两者的结合。
  • 服务器池(server pool),是一组真正执行客户请求的服务器,执行的服务有WEB、MAIL、FTP和DNS等。
  • 后端存储(backend storage),它为服务器池提供一个共享的存储区,这样很容易使得服务器池拥有相同的内容,提供相同的服务。

调度器采用IP负载均衡技术、基于内容请求分发技术或者两者相结合。在IP负载均衡技术中,需要服务器池拥有相同的内容提供相同的服务。当客户请求 到达时,调度器只根据负载情况从服务器池中选出一个服务器,将该请求转发到选出的服务器,并记录这个调度;当这个请求的其他报文到达,也会被转发到前面选 出的服务器。在基于内容请求分发技术中,服务器可以提供不同的服务,当客户请求到达时,调度器可根据请求的内容和服务器的情况选择服务器执行请求。因为所 有的操作都是在操作系统核心空间中将完成的,它的调度开销很小,所以它具有很高的吞吐率。

服务器池的结点数目是可变的。当整个系统收到的负载超过目前所有结点的处理能力时,可以在服务器池中增加服务器来满足不断增长的请求负载。对大多数网络服务来说,结点与结点间不存在很强的相关性,所以整个系统的性能可以随着服务器池的结点数目增加而线性增长。

后端存储通常用容错的分布式文件系统,如AFS、GFS、Coda和Intermezzo等。分布式文件系统为各服务器提供共享的存储区,它们访问 分布式文件系统就像访问本地文件系统一样。同时,分布式文件系统提供良好的伸缩性和可用性。

二、IP负载均衡技术

本章节将描述三种IP负载均衡技术VS/NAT、VS/TUN和VS/DR的工作原理,以及它们的优缺点。在以下描述中,我们称客户的socket和服务器的socket之间的数据通讯为连接,无论它们是使用TCP还是UDP协议。

1、         通过NAT实现虚拟服务器(VS/NAT)

由于IPv4中IP地址空间的日益紧张和安全方面的原因,很多网络使用保留IP地址(10.0.0.0/255.0.0.0、172.16.0.0 /255.128.0.0和192.168.0.0/255.255.0.0)[64, 65, 66]。这些地址不在Internet上使用,而是专门为内部网络预留的。当内部网络中的主机要访问Internet或被Internet访问时,就需要 采用网络地址转换(Network Address Translation, 以下简称NAT),将内部地址转化为Internets上可用的外部地址。NAT的工作原理是报文头(目标地址、源地址和端口等)被正确改写后,客户相信 它们连接一个IP地址,而不同IP地址的服务器组也认为它们是与客户直接相连的。由此,可以用NAT方法将不同IP地址的并行网络服务变成在一个IP地址 上的一个虚拟服务。

VS/NAT的体系结构如图3.1所示。在一组服务器前有一个调度器,它们是通过Switch/HUB相连接的。这些服务器提供相同的网络服务、相 同的内容,即不管请求被发送到哪一台服务器,执行结果是一样的。服务的内容可以复制到每台服务器的本地硬盘上,可以通过网络文件系统(如NFS)共享,也 可以通过一个分布式文件系统来提供。

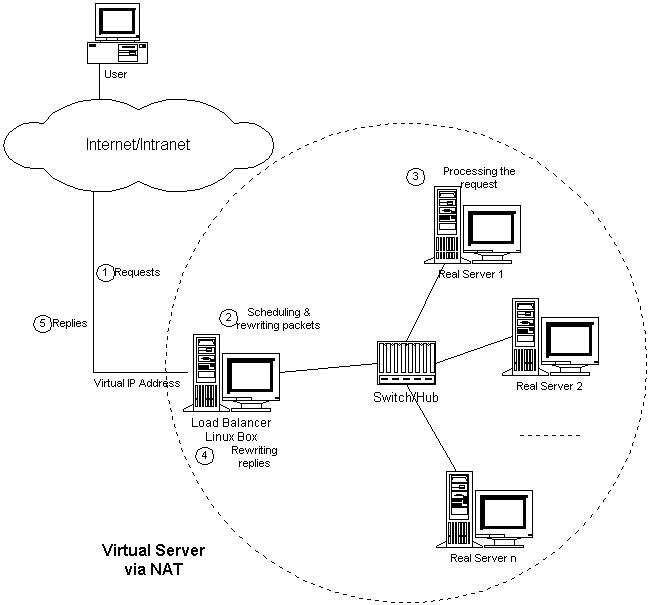

图3.1:VS/NAT的体系结构

客户通过Virtual IP Address(虚拟服务的IP地址)访问网络服务时,请求报文到达调度器,调度器根据连接调度算法从一组真实服务器中选出一台服务器,将报文的目标地址 Virtual IP Address改写成选定服务器的地址,报文的目标端口改写成选定服务器的相应端口,最后将修改后的报文发送给选出的服务器。同时,调度器在连接Hash 表中记录这个连接,当这个连接的下一个报文到达时,从连接Hash表中可以得到原选定服务器的地址和端口,进行同样的改写操作,并将报文传给原选定的服务 器。当来自真实服务器的响应报文经过调度器时,调度器将报文的源地址和源端口改为Virtual IP Address和相应的端口,再把报文发给用户。我们在连接上引入一个状态机,不同的报文会使得连接处于不同的状态,不同的状态有不同的超时值。在TCP 连接中,根据标准的TCP有限状态机进行状态迁移;在UDP中,我们只设置一个UDP状态。不同状态的超时值是可以设置的,在缺省情况下,SYN状态的超 时为1分钟,ESTABLISHED状态的超时为15分钟,FIN状态的超时为1分钟;UDP状态的超时为5分钟。当连接终止或超时,调度器将这个连接从 连接Hash表中删除。

这样,客户所看到的只是在Virtual IP Address上提供的服务,而服务器集群的结构对用户是透明的。对改写后的报文,应用增量调整Checksum的算法调整TCP Checksum的值,避免了扫描整个报文来计算Checksum的开销。

在一些网络服务中,它们将IP地址或者端口号在报文的数据中传送,若我们只对报文头的IP地址和端口号作转换,这样就会出现不一致性,服务会中断。 所以,针对这些服务,需要编写相应的应用模块来转换报文数据中的IP地址或者端口号。我们所知道有这个问题的网络服务有FTP、IRC、H.323、 CUSeeMe、Real Audio、Real Video、Vxtreme / Vosiac、VDOLive、VIVOActive、True Speech、RSTP、PPTP、StreamWorks、NTT AudioLink、NTT SoftwareVision、Yamaha MIDPlug、iChat Pager、Quake和Diablo。

2、         通过IP隧道实现虚拟服务器(VS/TUN)

在VS/NAT的集群系统中,请求和响应的数据报文都需要通过负载调度器,当真实服务器的数目在10台和20台之间时,负载调度器将成为整个集群系 统的新瓶颈。大多数Internet服务都有这样的特点:请求报文较短而响应报文往往包含大量的数据。如果能将请求和响应分开处理,即在负载调度器中只负 责调度请求而响应直接返回给客户,将极大地提高整个集群系统的吞吐量。

IP隧道(IP tunneling)是将一个IP报文封装在另一个IP报文的技术,这可以使得目标为一个IP地址的数据报文能被封装和转发到另一个IP地址。IP隧道技 术亦称为IP封装技术(IP encapsulation)。IP隧道主要用于移动主机和虚拟私有网络(Virtual Private Network),在其中隧道都是静态建立的,隧道一端有一个IP地址,另一端也有唯一的IP地址。

我们利用IP隧道技术将请求报文封装转发给后端服务器,响应报文能从后端服务器直接返回给客户。但在这里,后端服务器有一组而非一个,所以我们不可 能静态地建立一一对应的隧道,而是动态地选择一台服务器,将请求报文封装和转发给选出的服务器。这样,我们可以利用IP隧道的原理将一组服务器上的网络服 务组成在一个IP地址上的虚拟网络服务。VS/TUN的体系结构如图3.3所示,各个服务器将VIP地址配置在自己的IP隧道设备上。

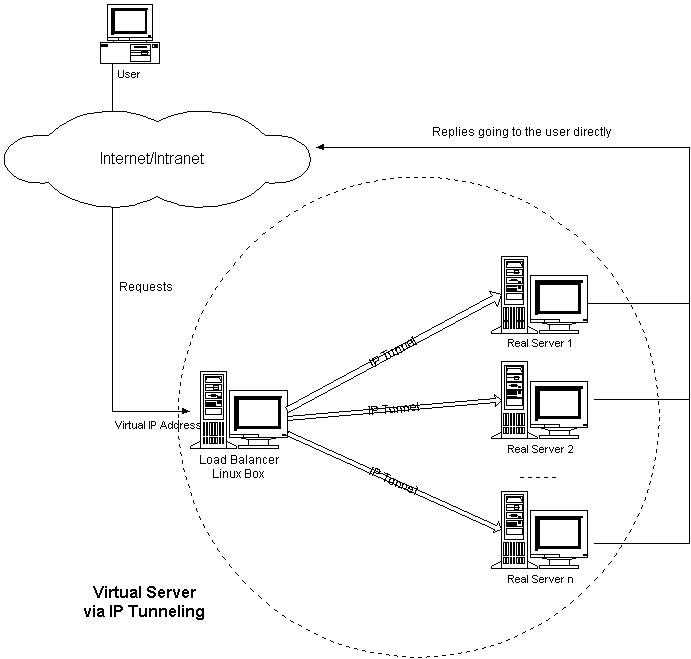

3.jpg图3.3:VS/TUN的体系结构



3、         通过直接路由实现虚拟服务器(VS/DR)

跟VS/TUN方法相同,VS/DR利用大多数Internet服务的非对称特点,负载调度器中只负责调度请求,而服务器直接将响应返回给客户,可 以极大地提高整个集群系统的吞吐量。该方法与IBM的NetDispatcher产品中使用的方法类似,但IBM的NetDispatcher是非常昂贵 的商品化产品,我们也不知道它内部所使用的机制,其中有些是IBM的专利。

VS/DR的体系结构如图3.6所示:调度器和服务器组都必须在物理上有一个网卡通过不分段的局域网相连,即通过交换机或者高速的HUB相连,中间 没有隔有路由器。VIP地址为调度器和服务器组共享,调度器配置的VIP地址是对外可见的,用于接收虚拟服务的请求报文;所有的服务器把VIP地址配置在 各自的Non-ARP网络设备上,它对外面是不可见的,只是用于处理目标地址为VIP的网络请求。

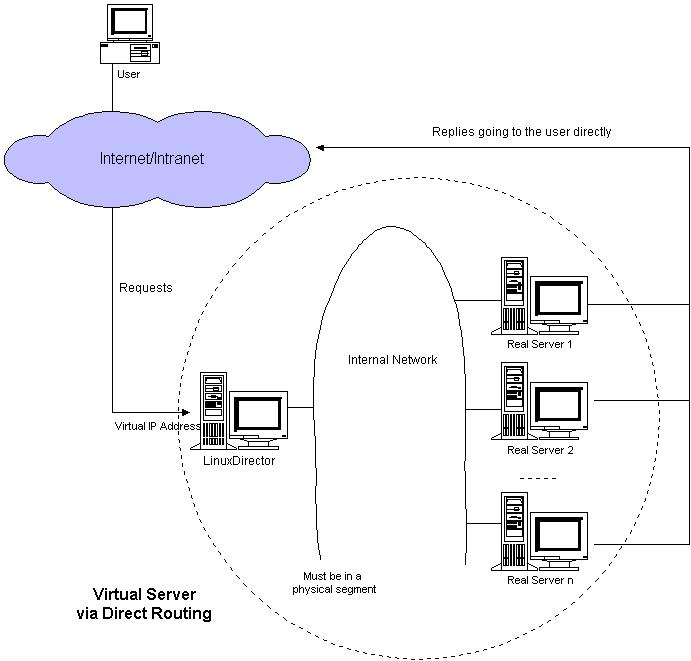

图3.6:VS/DR的体系结构

VS/DR负载调度器也只处于从客户到服务器的半连接中,按照半连接的TCP有限状态机进行状态迁移。

4、         三种方法的优缺点比较

三种IP负载均衡技术的优缺点归纳在下表中:

VS/NAT-----服务器上升到一定数量时,负载调度器容易出现瓶颈;吞吐量小

VS/TUN-------吞吐量比较大

VS/DR---------吞吐量比较大

VS/NAT VS/TUN VS/DR
Server any Tunneling Non-arp device
server network private LAN/WAN LAN
server number low (10~20) High (100) High (100)
server gateway load balancer own router Own router

注:以上三种方法所能支持最大服务器数目的估计是假设调度器使用100M网卡,调度器的硬件配置与后端服务器的硬件配置相同,而且是对一般Web服 务。使用更高的硬件配置(如千兆网卡和更快的处理器)作为调度器,调度器所能调度的服务器数量会相应增加。当应用不同时,服务器的数目也会相应地改变。所 以,以上数据估计主要是为三种方法的伸缩性进行量化比较。

  1. a)Virtual Server via NAT

VS/NAT 的优点是服务器可以运行任何支持TCP/IP的操作系统,它只需要一个IP地址配置在调度器上,服务器组可以用私有的IP地址。缺点是它的伸缩能力有限, 当服务器结点数目升到20时,调度器本身有可能成为系统的新瓶颈,因为在VS/NAT中请求和响应报文都需要通过负载调度器。

  1. b)Virtual Server via IP Tunneling

在VS/TUN 的集群系统中,负载调度器只将请求调度到不同的后端服务器,后端服务器将应答的数据直接返回给用户。这样,负载调度器就可以处理大量的请求,它甚至可以调 度百台以上的服务器(同等规模的服务器),而它不会成为系统的瓶颈。即使负载调度器只有100Mbps的全双工网卡,整个系统的最大吞吐量可超过 1Gbps。所以,VS/TUN可以极大地增加负载调度器调度的服务器数量。VS/TUN调度器可以调度上百台服务器,而它本身不会成为系统的瓶颈,可以 用来构建高性能的超级服务器。

VS/TUN技术对服务器有要求,即所有的服务器必须支持“IP Tunneling”或者“IP Encapsulation”协议。目前,VS/TUN的后端服务器主要运行Linux操作系统,我们没对其他操作系统进行测试。因为“IP Tunneling”正成为各个操作系统的标准协议,所以VS/TUN应该会适用运行其他操作系统的后端服务器。

  1. c)Virtual Server via Direct Routing

跟VS/TUN方法一样,VS/DR调度器只处理客户到服务器端的连接,响应数据可以直接从独立的网络路由返回给客户。这可以极大地提高LVS集群系统的伸缩性。跟VS/TUN相比,这种方法没有IP隧道的开销,但是要求负载调度器与实际服务器都有一块网卡连在同一物理网段上,服务器网络设备(或者设备别名)不作ARP响应,或者能将报文重定向(Redirect)到本地的Socket端口上。

三、负载调度算法

如何通过负载调度器将请求高效地分 发到不同的服务器执行,使得由多台独立计算机组成的集群系统成为一台虚拟服务器;客户端应用程序与集群系统交互时,就像与一台高性能的服务器交互一样。

如何将请求流调度到各台服务器,使得各台服务器尽可能地保持负载均衡。IPVS在内核中所实现的各种连接调度算法;

在下面描述中,我们称客户的socket和服务器的socket之间的数据通讯为连接,无论它们是使用TCP还是UDP协议。对于UDP数据报文的 调度,IPVS调度器也会为之建立调度记录并设置超时值(如5分钟);在设定的时间内,来自同一地址(IP地址和端口)的UDP数据包会被调度到同一台服 务器。

八种调度算法(rr,wrr,lc,wlc,lblc,lblcr,dh,sh)

五、内核中的基于内容请求分发KTCPVS

由于用户空间TCP Gateway的开销太大,导致其伸缩能力有限。为此,我们提出在操作系统的内核中实现Layer-7交换方法,来避免用户空间与核心空间的切换开销和内 存复制的开销。在Linux操作系统的内核中,我们实现了Layer-7交换,称之为KTCPVS(Kernel TCP Virtual Server)。以下几小节将介绍KTCPVS的体系结构、实现方法、负载平衡和高可用特征等。

1、         KTCPVS的体系结构

KTCPVS集群的体系结构如图6.3所示:它主要由两个组成部分,一是KTCPVS交换机,根据内容不同将请求发送到不同的服务器上;二是后端服务器,可运行不同的网络服务。KTCPVS交换机和后端服务器通过LAN/WAN互联。

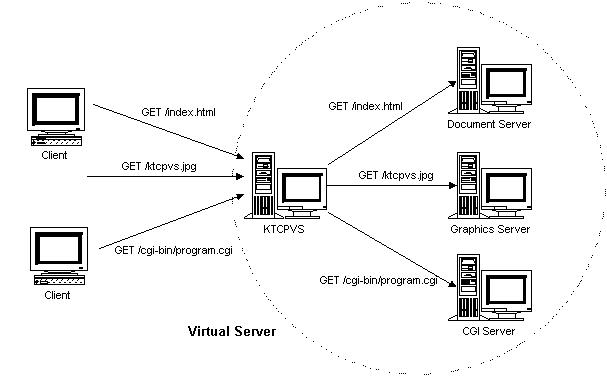

图6.3 :KTCPVS集群的体系结构

KTCPVS交换机能进行根据内容的调度,将不同类型的请求发送到不同的后端服务器,再将结果返回给客户,后端服务器对客户是不可见的。所 以,KTCPVS集群的结构对客户是透明的,客户访问集群提供的网络服务就像访问一台高性能、高可用的服务器一样,故我们也称之为虚拟服务器。客户程序不 受服务器集群的影响不需作任何修改。
